El disyuntor debe tener el tamaño adecuado tanto para el trabajo que realizará como para el portador en el que se montará. El tipo de trabajo es el factor más crítico a la hora de elegir el tamaño del disyuntor.

El interruptor debe tener el tamaño adecuado tanto para el trabajo que realizará como para el soporte en el que se montará. El tipo de trabajo es el factor más crítico a la hora de elegir el tamaño del interruptor.
● Martillos (rompedores) hidráulicos pequeños: hasta 1200 ft-lb (1627 julios) se utilizan normalmente en hormigón y otros trabajos ligeros.
● Martillos (rompedores) hidráulicos medianos: (1627 – 5423 julios) se utilizan tanto en aplicaciones de hormigón como de roca, con limitaciones en el tamaño y la cantidad de material que se va a romper.
● Martillos (rompedores) hidráulicos grandes: más de 4000 ft-lb (5423 julios) se utilizan normalmente en proyectos de demolición de roca y hormigón a gran escala.
● Rompimiento de material de gran tamaño: Al romper material de gran tamaño, se espera que el rompedor rompa el material por la mitad en dos piezas. Esta es la producción óptima. Si el operador tiene que volver a colocar el rompedor hacia el borde de la roca y reducir gradualmente el tamaño del material, la velocidad de producción disminuye. Para evaluar qué tamaño de rompedor manejará eficazmente esta aplicación, se debe conocer el tamaño y la dureza del material. Si una pieza de roca dura de 4 yardas cúbicas (20 000 psi o más) necesita romperse por la mitad, necesitará un rompedor de 7500 ft-lb o más grande. Si una pieza de piedra caliza de 2 yardas cúbicas (20 000 psi o menos) necesita romperse por la mitad, necesitará un rompedor de 3000 – 5000 ft-lb.
● Zanjeo: Al realizar zanjas, se espera que el rompedor fracture una masa sólida de roca en piezas manejables. El tamaño del material podría ser de cientos de yardas cúbicas y la energía se absorberá rápidamente. Es por eso que se recomienda trabajar desde un banco para que la roca tenga un lugar donde romperse. Recomendamos que al realizar zanjas en piedra caliza o roca de dureza media, se utilice un rompedor de 3000 – 5000 ft-lb. Cuando se trabaja con material duro, recomendamos un rompedor de 7500 – 10 000 ft-lb y, si la alta producción es crítica, un rompedor de 13 500 ft-lb sería beneficioso.
● Rompimiento de hormigón: Al romper hormigón, se espera que el rompedor penetre en el material, lo que le permite agrietarse y aflojarse del acero de refuerzo. Los rompedores de alta frecuencia tienden a proporcionar un mejor rendimiento en esta aplicación, ya que no es la energía por golpe, sino la velocidad de golpe rápida la que destruye la integridad estructural del hormigón. Recomendamos utilizar un rompedor de 750-1500 ft-lb en muros, cimientos y pisos de hormigón. En proyectos más grandes, que constan de cimientos grandes de más de 4 yardas cúbicas, utilice un rompedor de 2000 – 5000 ft-lb. La alta demanda de producción de la demolición de puentes y edificios requiere un rompedor de 7500 – 10 000 ft-lb.
Después de considerar el trabajo de la aplicación, debe considerarse el soporte en el que se instalará el rompedor. Los fabricantes de martillos han asignado un rango de "Peso recomendado del soporte" a cada rompedor. Si el peso operativo del soporte se encuentra dentro de este rango, el soporte manejará de forma segura el modelo de rompedor. Si el rompedor deseado se encuentra fuera del rango de peso recomendado del soporte, la capacidad de elevación y el flujo de aceite de los soportes deberán verificarse para garantizar un ajuste adecuado.
● Capacidad de elevación: Siempre que el peso del rompedor no exceda la capacidad de elevación máxima en ninguna posición, se supone que el soporte es estable. En la mayoría de las retroexcavadoras y excavadoras, la capacidad de elevación máxima es menor cuando la pluma está a su alcance máximo. Este es el valor que debe compararse con el peso operativo del rompedor.
● Flujo de aceite y presión de funcionamiento: Se especifica un rango de flujo de aceite requerido para cada rompedor. El flujo de aceite al rompedor dentro de este rango es adecuado para el funcionamiento. Sin embargo, para una productividad máxima, el soporte debe ser capaz de proporcionar el flujo máximo requerido. Compare el requisito de flujo de aceite máximo del rompedor con la capacidad de flujo de aceite del soporte. Recuerde que el rompedor funciona a 1500-2500 psi. por lo tanto, el flujo de aceite debe evaluarse a la presión de funcionamiento.

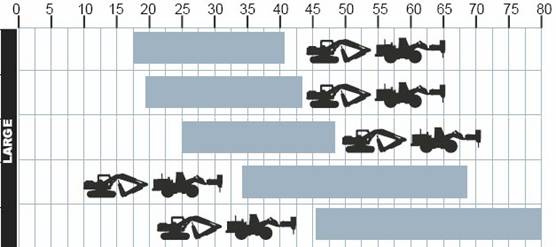

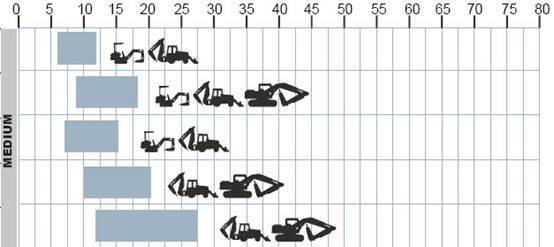

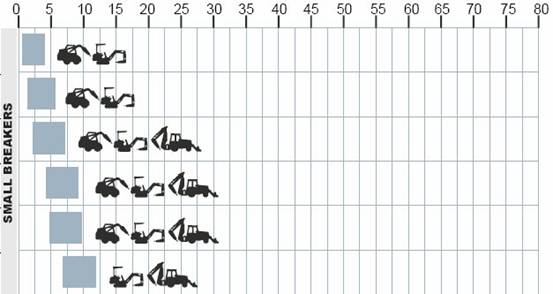

Consulte los siguientes cuadros "Dimensionamiento del rompedor", que describen el rango de peso recomendado del soporte.

CÓMO UTILIZAR ESTOS GRÁFICOS
● Busque el peso de su soporte en la parte superior de este gráfico.
● Trace una línea recta hacia abajo desde ese peso.
● Cualquier barra de rompedor sombreada que se intersecte le proporciona un rompedor adecuado para su soporte.
Peso del soporte en toneladas métricas

Peso del soporte en toneladas métricas

Peso del soporte en toneladas métricas
